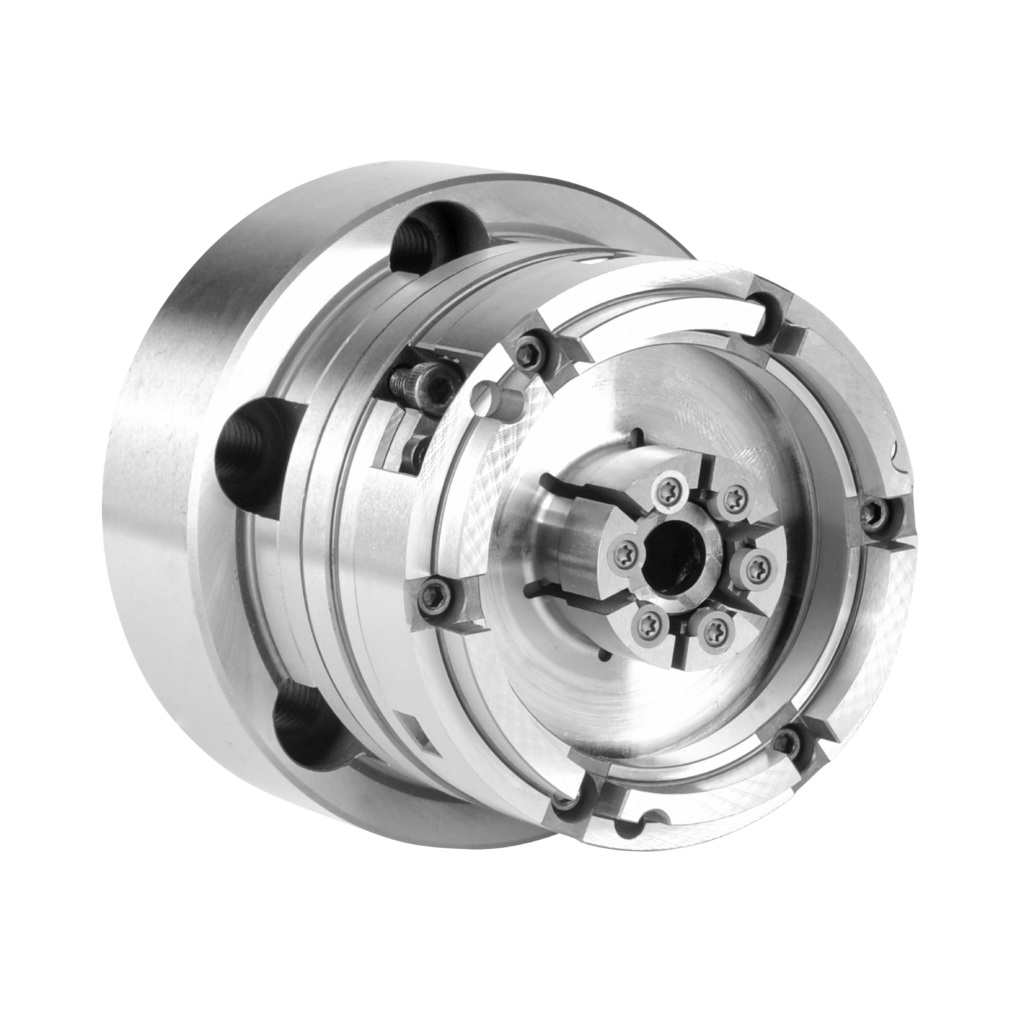

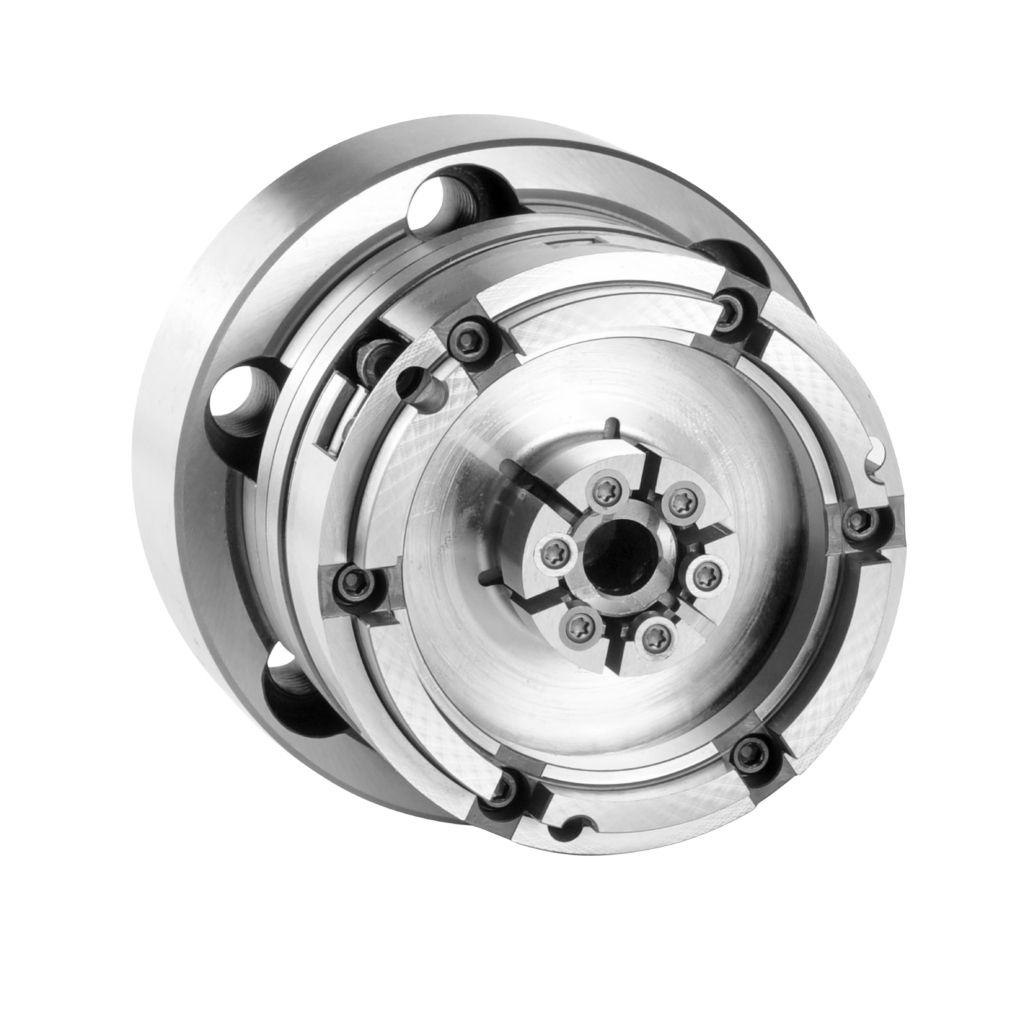

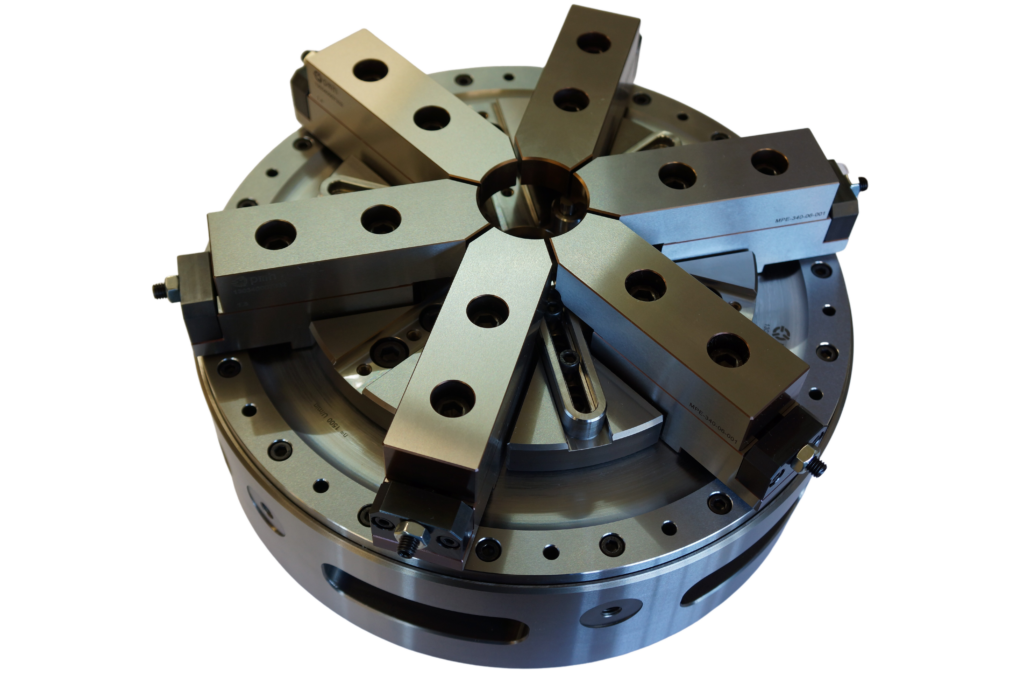

Membranspannfutter

Unsere Membranspannfutter sind die ideale Lösung für hochpräzise Spannaufgaben in der Metallbearbeitung. Dank innovativer Konstruktion, flexibler Konfigurationsmöglichkeiten und einer breiten Auswahl an Optionen bieten sie höchste Effizienz und Wiederholgenauigkeit – selbst bei anspruchsvollsten Anwendungen.

Genauigkeit

• Spannwiederholgenauigkeit: ≤ 2 µm
• Längenpositionsgenauigkeit: 2 µm
Diese Werte können nur erreicht werden, wenn:
• der Spanndurchmesser im Toleranzfeld von ± 0,05 mm gefertigt wurde
• Spanndurchmesser und Anschlagfläche im rechten Winkel zueinanderstehen
Mit dieser Präzision sind unsere Membranspannfutter bestens geeignet für Anwendungen, bei denen jedes µm zählt.

Maximale Flexibilität

• Plug-and-Play-Einsatz von nachbestellten Spannsegmenten
• Gematchte Bauweise: Durch die spezielle Spannsegmentaufnahme können Spannsegmente zwischen mehreren Membranspannfuttern getauscht werden – ohne Genauigkeitsverlust
• Schneller und einfacher Wechsel zwischen verschiedenen Spannsegmenten für unterschiedlichste Werkstücke

Betätigung

• Mit integriertem Zylinder: Fein justierbare Spannkräfte, einfache Integration in die Maschine
• Ohne integrierten Zylinder: Betätigung über Hinterendzylinder – ideal für bestehende Spannsysteme mit Zylinderansteuerung

Baugrößen

Unsere Membranspannfutter sind in Baugrößen von Ø 70 mm bis Ø 340 mm verfügbar – individuell angepasst an Ihre Produktionsanforderungen.

Optionen

• Zentraler Kühlmitteldurchlass oder Luftanlagekontrolle
• Integriertes, indirektes pneumatisches Längspositionieren und Längenmessen
• Anbau von AE-Sensorik (Körperschallerkennung)
• Anbau eines Abrichtrings für spezielle Bearbeitungsprozesse

Mit einem Membranspannfutter von PMH profitieren Sie von kompromissloser Präzision, hoher Wiederholgenauigkeit und maximaler Flexibilität – perfekt abgestimmt auf die Anforderungen moderner Präzisionsspanntechnik in der Metallbearbeitung.
